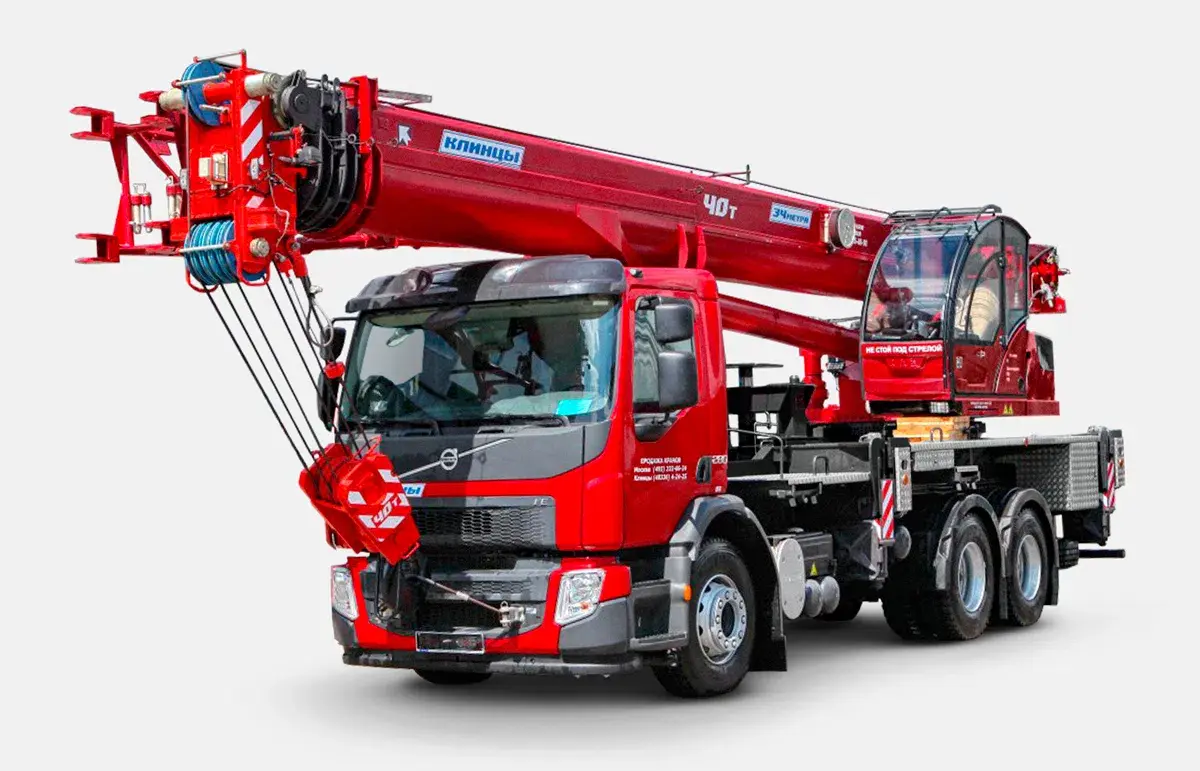

КС-65719-7К — первая модель сорокатонного автокрана марки «Клинцы» грузоподъемностью 40 тонн с длиной стрелы 34 метра на импортном шасси Volvo FE-280, соответствующая техническим нормам для движения транспортных средств по дорогам общего пользования без специального разрешения.
Кран грузоподъемностью 40 тонн смонтирован на трехосном шасси автомобиля модели Volvo FE-280 с колесной формулой 6х4.Кран универсален, он предназначен для работы как в городах, так и в условиях удаленности от населенных пунктов.
Гидравлика
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и не требует дополнительного оборудования. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами, регулирование скоростей рабочих операций и возможность совмещения нескольких операций.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела длиной 11,2—34 метра во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса.
Дополнительное оборудование
Стрела может быть дополнительно оснащена решетчатым гуськом длиной 9 метров, что позволяет обеспечить стреле наибольшую зону обслуживания.Использование в работе дополнительных отдельно возимых противовесов общей массой 13,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.
Опорный контур
Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на не полностью выдвинутых балках выносных опор.
Надежность
При изготовлении несущих металлоконструкций крановой установки и телескопической стрелы используется импортная высокопрочная сталь WELDOX. Редукторы механизмов подъема груза и поворота крана планетарного типа, с дисковыми тормозами, что соответствует современным требованиям, предъявляемым к грузоподъемным машинам.Во многих узлах крана установлены импортные комплектующие, которые не надо менять в течение всего срока службы крана.
Система безопасности
Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти. Автокран также защищен от опасного напряжения для работы вблизи линий электропередач.
| Базовое шасси | Volvo FE-280 |
| Колесная формула | 6х4 |
| Грузоподъёмность, кг | 40000 |
| Грузовой момент, тм | 120.0 |
| Длина стрелы, м | 34 |
| Высота подъёма максимальная, м | 34.8 |
| Высота подъёма при максимальном вылете, м | 5.2 |
| Вылет при максимальной грузоподъёмности, м | 3.0 |
| - а) «проектный» (без нагрузки), м | 8.45 |
| - б) «рабочий» (с грузом на крюке), м | 8.5 |
| Вылет минимальный, м | 2.0 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, кг | 6000 |
| База, м | 4.2+1.37 |
| - передних колёс, м | 2.028 |
| - задних колёс (между серединами двойных скатов), м | 1.837 |
| База выносных опор, м | 5.4 |
| Расстояние между выносными опорами, м | 6.1 / 2.3 |
| Задний габарит, м | 3.15 |
| Внешний габаритный радиус поворота, м | 12.3 |
| Длина, мм | 11970 |
| Ширина, мм | 2550 |
| Высота, мм | 3940 |
| - крана транспортная (своим ходом), км/ч | 5 - 60 |
| - крана транспортная на буксире, км/ч | 5 - 20 |
| Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин) | 0.25 (15) |
| - наименьшая, не более, рад/с (об/мин) | 0.012 (0.12) |
| - наибольшая, с грузом, не менее, рад/с (об/мин) | 0.089 (0.85) |
| - наибольшая с гуськом и грузом, не более, рад/с (об/мин) | 0.053 (0.5) |
| Угол поворота, ° | 6.28 (360) |
| Полная масса, кг | 26900 |
| - масса противовеса, кг | 1000 / 5000 / 9000 / 13000 |
| - масса стрелы, кг | 6800 |
| - масса крановой установки, кг | 19065 |
| - масса гуська, кг | 460 |

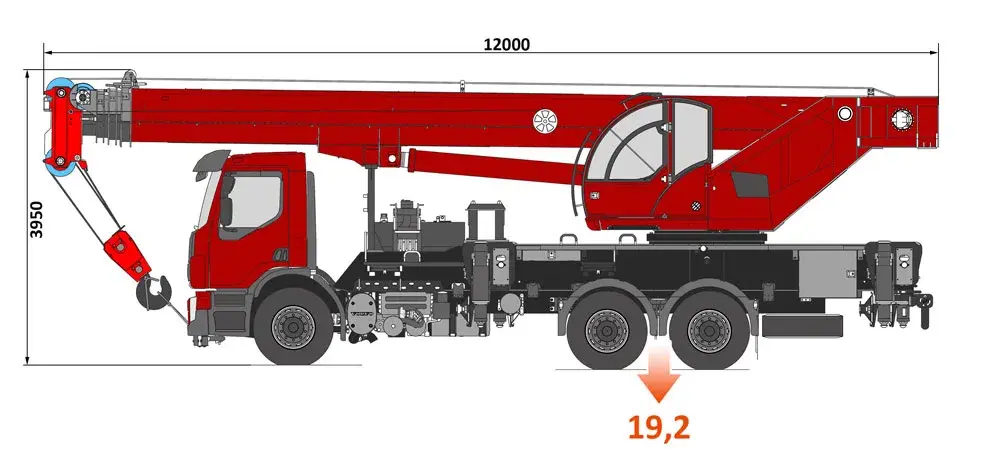

Габаритные размеры

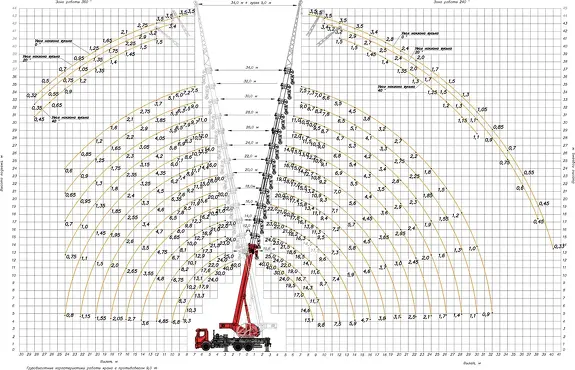

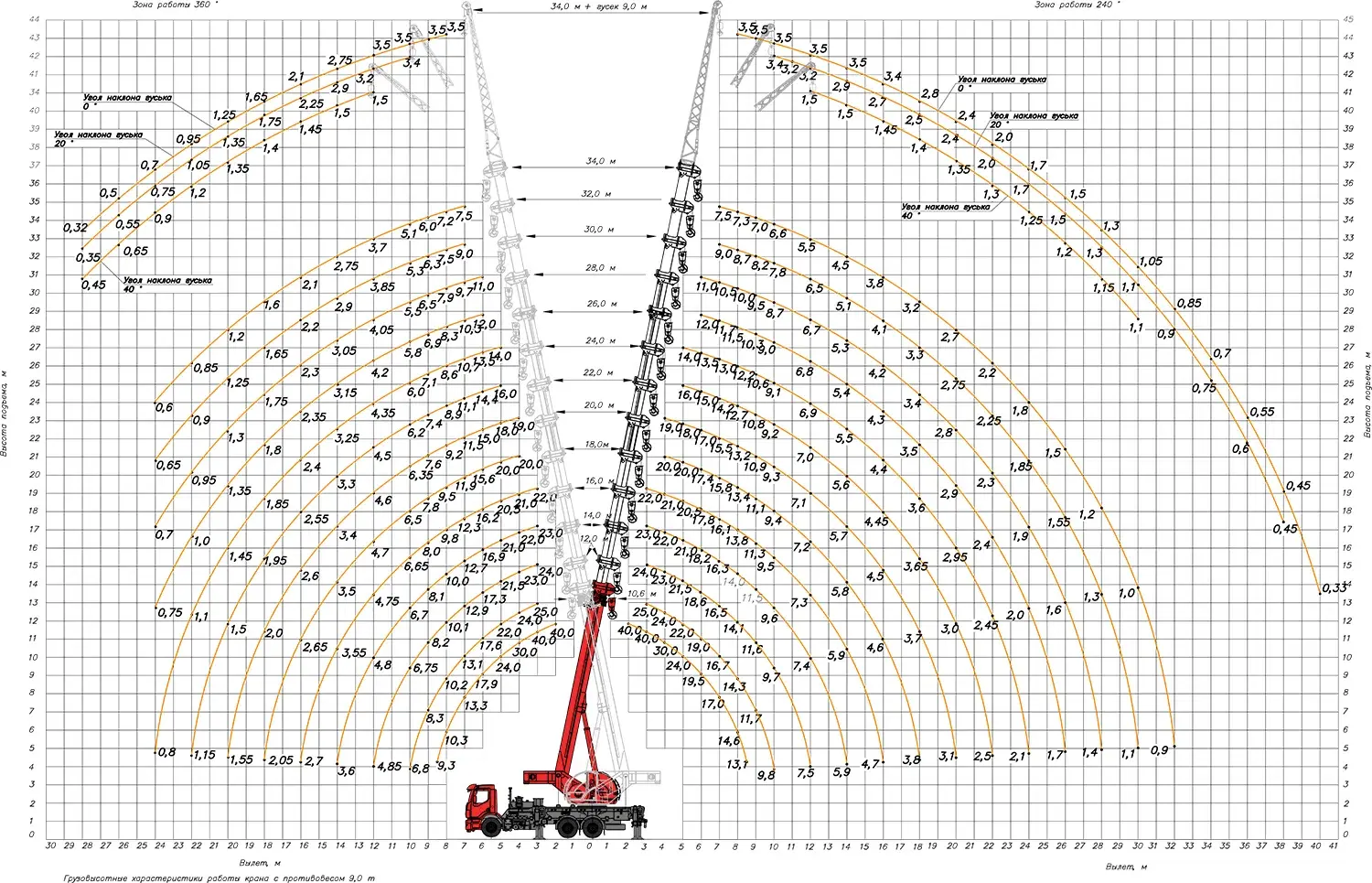

Грузовысотные характеристики
