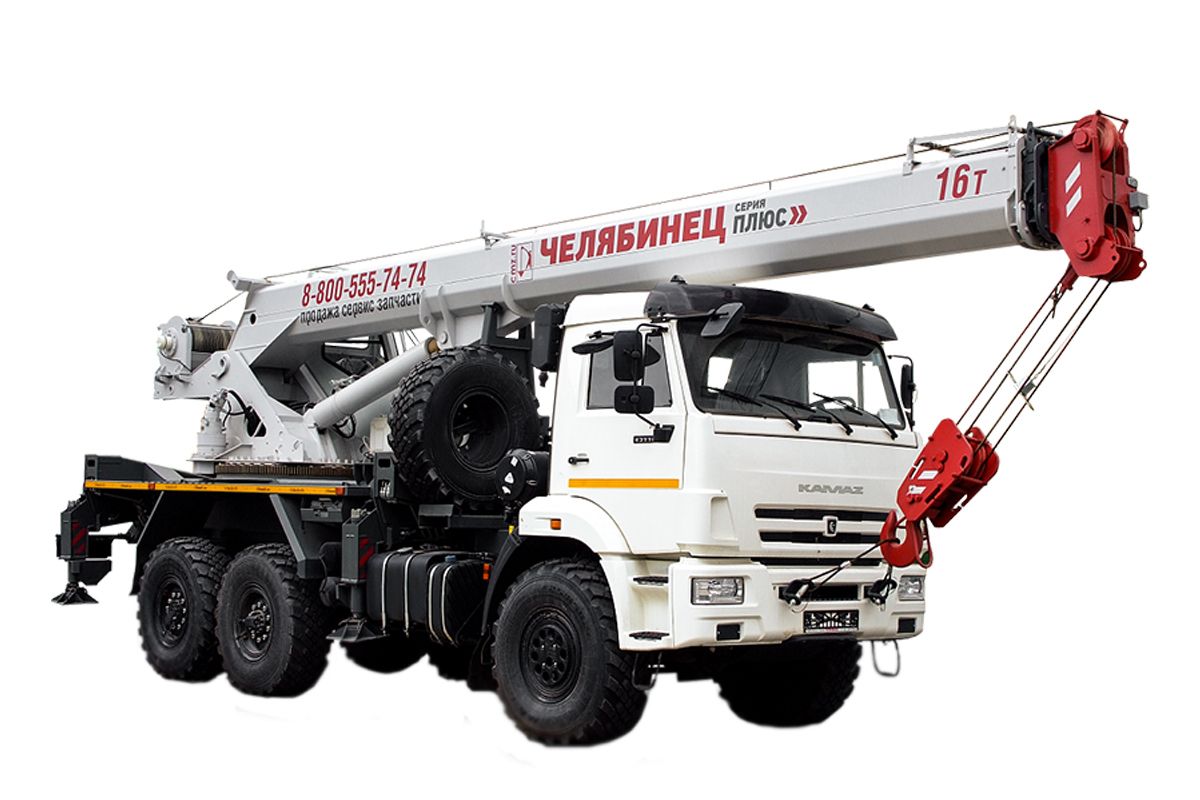

Автокран КС-45734 обладает отличными грузовыми характеристиками за счет уникальной конструкции секций стрелы с профилем овоидного типа, изготовленных с применением высокопрочной стали. Оптимальная компоновка крановой установки и опорный контур 4,7х5,2 метра обеспечивают хорошую устойчивость крану при работе в зоне 240˚ и 360˚.
Базовое исполнение
- трехсекционная стрела овоидного профиля;
- крюковая обойма г/п 16 т.;
- грузовая лебедка с планетарным редуктором и дисковым тормозом;
- подготовка под установку противовесов;
- современная комфортабельная кабина оператора, утепленная изолирующим материалом;
- эргономичное кресло оператора;
- органы управления – рычаги;
- отопитель кабины оператора;
- предпусковой подогреватель двигателя шасси;
- температура эксплуатации ±40˚С.
Особенности
- LED-подсветка рукояток управления выносными опорами, на кабине оператора, оголовке стрелы и грузовой лебедке
- Грузовая лебедка с планетарным редуктором и встроенным дисковым тормозом обладает широким диапазоном скоростей
- Легкие подпятники с возможностью крепления на аутригерах обеспечивают легкость установки автокрана в рабочее положение
- Рукоятки управления выносными опорами с двух сторон автокрана для улучшения обзора и увеличения скорости перевода автокрана в рабочее положение
- Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
- Синхронное выдвижение секций стрелы за счет одного гидроцилиндра телескопирования и системы полиспастов
- Соответствие автокрана требованиям по габаритам, общей массе и нагрузкам на оси шасси (без противовесов)
- Усиленная конструкция поворотной рамы для возможности установки дополнительных противовесов
- Цветной графический дисплей прибора безопасности диагональю 7˝ с сенсорным управлением
- Эргономичное кресло оператора с подголовником и боковыми рычагами управления крановыми операциями
Шасси
| Базовое шасси | КАМАЗ-43118 |
| Колесная формула | 4х2 |
| Тип двигателя | Четырехтактный дизель |
| Количество и расположение цилиндров | 8, V-образное |
| Рабочий объём цилиндров, см3 | 11762 |
| Степень сжатия | 17.6...18.4 |
| Максимальная мощность, кВт | 221 (300) |
| Максимальный крутящий момент, Н*м | 1275 |
| Размер опорного контура, м | 4.7х5.2 |
| Зона работы, ˚ | 240 |
| Максимальная высота подъема крюка, м | 19.4 |
| Кратность полиспаста, К | 5 |
Крановая установка
| Грузоподъёмность, кг | 16000 |
| Грузовой момент, тм | 56 |
| Количество секций стрелы, шт | 3 |
| Длина стрелы, м | 19.0 |
| Высота подъёма максимальная, м | 19.4 |
| Высота подъёма при максимальном вылете, м | 3.0 |
| Вылет при максимальной грузоподъёмности, м | 3.6 |
| Максимальная скорость подъёма (опускания) крюка, м/мин | 6.0 - 30.8 |
| Скорость телескопирования секций стрелы, м/мин | 14.3 24.0 |
Габаритные размеры крана
| Длина, мм | 11200 |
| Ширина, мм | 2500 |
| Высота, мм | 3800 |
| Полная масса, кг | 18000 |
| нагрузка на переднюю ось, кг | 5200 |
| нагрузка на заднюю тележку, кг | 12800 |
| Масса противовеса, кг | 4000 |
| Длина гуська, м | 7.0 |
| Максимальный вылет с основной стрелой (с гуськом), м | 23.0 |
| Максимальная высота подъема крюка с гуськом, м | 26.1 |
| Скорость посадки, м/мин | 0.4 |
| Максимальная глубина опускания крюка, м | 25.0 |
| Время полного изменения вылета от max до min, с | 35 |
| Время полного изменения вылета от min до мах, с | 20 |
| Органы управления крановыми операциями | рычаги |
| Прибор безопасности | ОГМ-240 |
| Угол въезда/съезда, град | 35 / 18 |
| Скорость передвижения, км/ч | 60 |
| Высота подъема груза на основной / максимальной стреле, м | 19.4 |
| Колея в транспортном/рабочем положении, мм | 2.05 / 2.05 |
