Краны оснащены четырехсекционной стрелой с профилем «овоид». Максимальная высота подъема крюка 32,0 м, с удлинителем до 40,4 м (13-этажное сооружение).
Для работы в стесненных условиях предусмотрен режим подъема и перемещения груза на сближенном опорном контуре размером 5,45 × 2,28 м в зоне 360° без потерь грузовысотных характеристик.
В базовую комплектацию автокранов входят:
- противовес массой 1,5 т возимый отдельно;
- гидравлический портал для монтажа / демонтажа противовесов.
Автокраны могут оснащаться сцепным устройством для буксировки прицепа с целью перевозки дополнительных противовесов и комплектующих. Установка буксирного прибора согласована с ПАО «КАМАЗ».
Дополнительные опции:
- гусёк длиной 9,0 м в комплекте с крюковой подвеской грузоподъемностью 4 т (предусмотрена возможность установки гуська под углом 0º, 20º, 40º относительно стрелы);
- дополнительный отдельно возимый противовес массой 4,5 т;
- дополнительный отдельно возимый противовес массой 1,0 т;
- сцепное устройство для буксировки прицепа массой до 12,0 т;
- северный пакет;
- маслоохладитель;
- централизованная система смазки;
- ящик для инструмента и строп;
- оборудование для работы с опасными грузами.
Шасси
| Базовое шасси | КАМАЗ-43118 |
| Колесная формула | 6х6 |
| База шасси, м | 3.69+1.32 |
| Двигатель шасси (ЕВРО-5) | Камаз 740.705 - 300 |
| - мощность, л.с.(кВт) | 300 (221) |
Крановая установка
| Грузоподъёмность, кг | 32000 |
| Грузовой момент, тм | 102.4 |
| Длина стрелы, м | 9.7-31.0 |
| Высота подъёма максимальная, м | 32.0 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м | 5.45 х 2.28 - 5.45 х 6.1 |
| Зона работы крана, град | 240, 360 |
| Длина гуська, м | 9.0 |
| Угол наклона гуська, град | 0,20,40 |
| Способ перевозки гуська | отдельно |
| Максимальная глубина опускания крюка, м | 37 |
| Максимальный вылет с основной стрелой (с гуськом), м | 29.0(37.0) |
Максимальная высота подъема крюка
| - основная стрела, м | 32.0 |
| - основная стрела +гусек, м | 40.4 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, кг | до 6000 |
Скорость подъема-опускания груза
| - номинальная, м/мин | 6.1 |
| - максимальная, м/мин | 24.8 |
| - посадки, м/мин | 0.2 |
| Скорость вращения поворотной части, об/мин | до 1.7 |
| Прибор безопасности | ОГМ-240, Skylog |
| Максимальная масса противовеса, кг | 6000 |
| Набор противовесов, кг | 0+1500+4500 |
| Транспортная скорость (с гуськом), км/ч | 60 |
Габариты крана в транспортном положении
| Длина, мм | 11980 |
| Ширина, мм | 2550 |
| Высота, мм | 3970 |
| Передний угол свеса, град | 35 |
| Задний угол свеса, град | 16 |
| Полная масса, кг | 22500 |
| нагрузка на переднюю ось, кг | 6500 |
| нагрузка на заднюю тележку, кг | 16000 |
| Температура эксплуатации, град. С | от -40 до +40 |

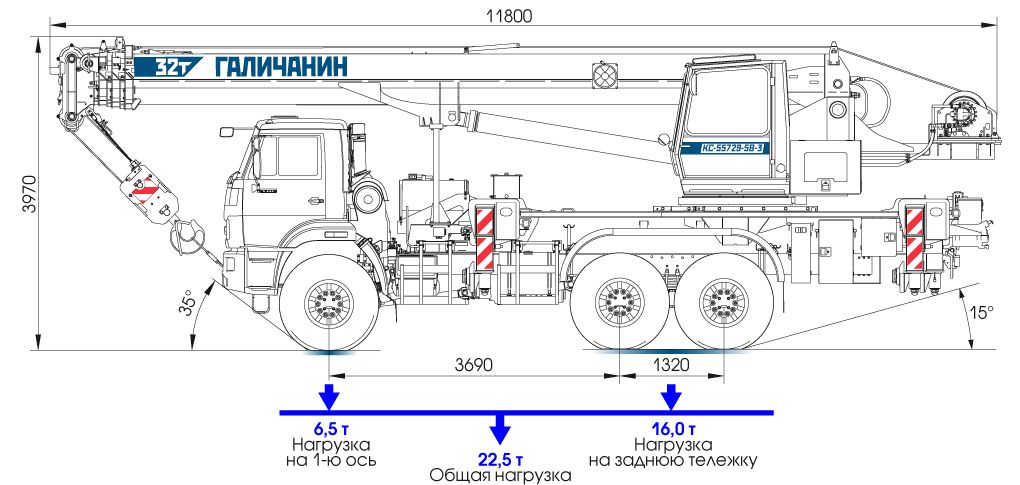

Габаритные размеры

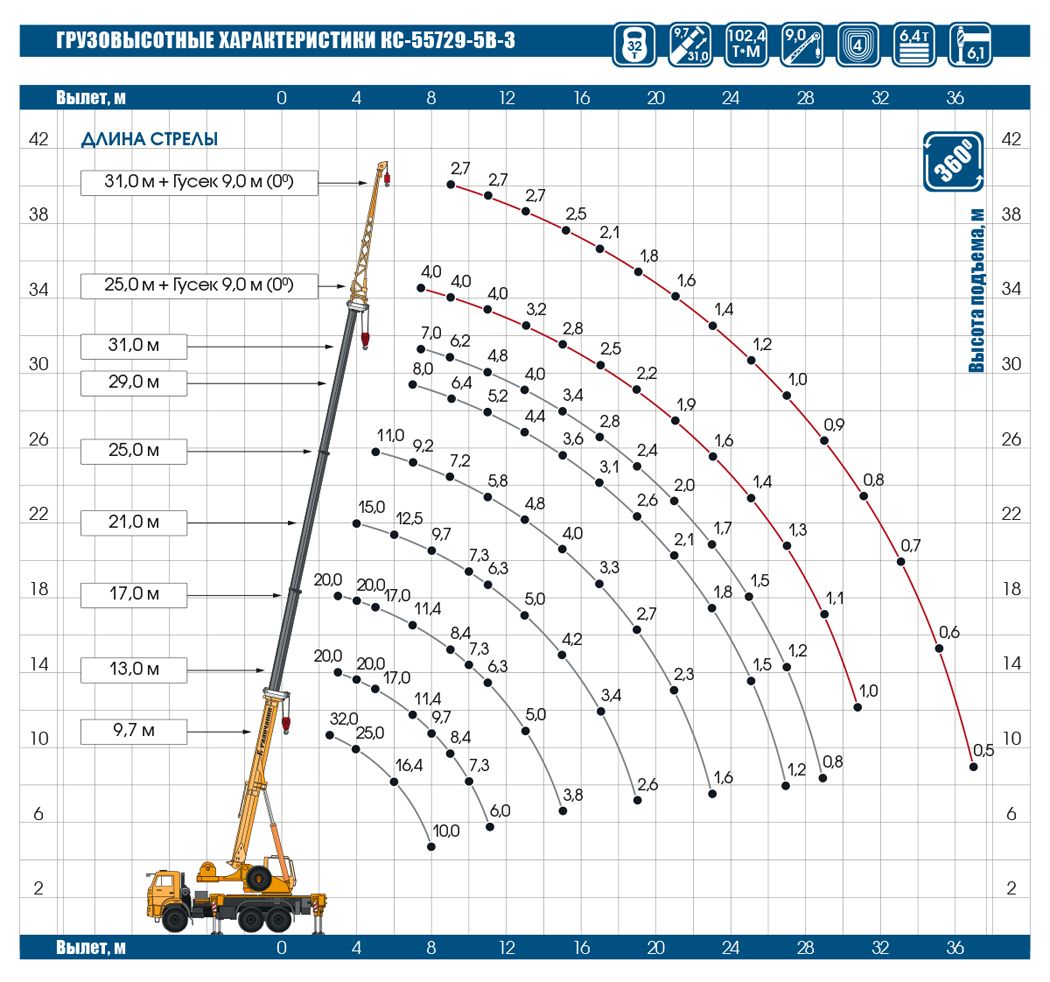

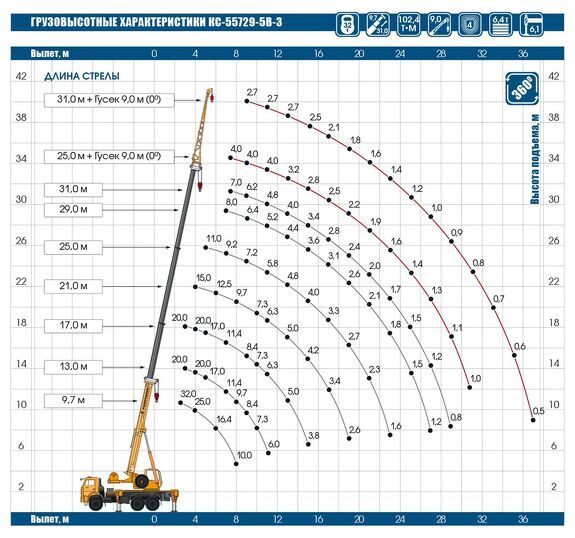

Грузовысотные характеристики
